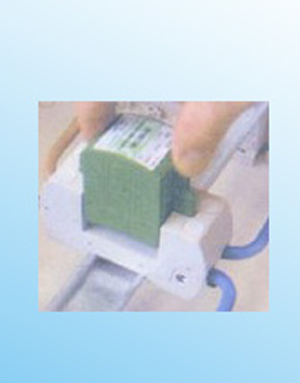

OBO MC 50-B 型電源防雷器-盾牌防雷器
測試依據： IEC 61643-1 (02.98),
and DIN VDE 0675/Part 6, E (11.89) / A1 (03.96) / A2 (10.96)
| 型號 | MC 50-B |
| 額定工作電壓 UN | 230 V/ 50- 60 Hz |
| 最大持續工作電壓 UC | 255 V |
| 保護級別 依據于 VDE 0675/Part 6 測試級別 依據于 IEC 61643- 1 |
B class I |
| 絕緣阻抗 Risol | > 100 M W |
| 保護水平 UP | < 2 kV |
| 響應時間 tA | < 100 ns |
| 測試雷電電流數值 (10/350) 最大電流 Iimp 電量 Q 能量 W/R |
依據國際標準 IEC 1312-1 (02.95) 的雷電電流參數 50 kA 25 As 0,63 MJ/ W |
| 滅弧能力 | 25 kA |
| 工作溫度 | -40°C up to + 85°C |
| 相對濕度 | ￡ 95% |
| 保護類型 | IP 20 |
| 接線線徑 單股 / 多股 線規 |
10 – 50 / 10 – 35 mm 2 AWG 8-2 |
| 安裝 | 固定于 35 mm DIN 型軌道上 |
| 顏色 | 灰 灰 – 綠 |
| 結構 | 密封火花隙 |
| 尺寸 依據于 DIN 43880 高 寬 深 |
100 mm 35 mm 75 mm |
