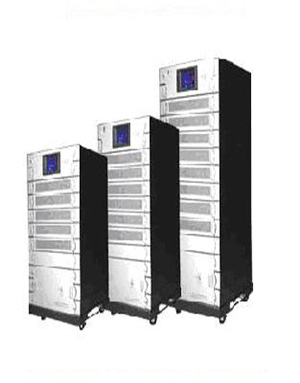

DX系列模塊化UPS電源------非隔離型

DX系列非隔離型模塊化UPS是山頓最新研制出的一款電源產品。該機可以根據客戶需要實現模塊智能化動態調整技術、無線并柜技術等多項業內獨創先進技術，不論帶載量多少，均可使整機實際運行效率始終保持在96%，是目前全球體積最小，功率密度最大的綠色模塊化UPS。

系統容量有120KVA、240KVA、280KVA三個系列，功率模塊為10KVA、15KVA、20KVA三個功率范圍，用戶可根據負載大小隨意選擇。

·系統為模塊式結構，由靜態開關模塊、系統監控模塊和1到12個功率模塊并聯組成。

·系統可隨需設定為1/1、3/1或3/3的進出線方式。

·為冗余可升級系統，N+X冗余，可根據你需求進行在線升級擴容。

· 采用無主從機架并聯技術、支持4臺以上機架直接并聯，無需并機柜或并機卡；多級分散式控制技術，無運行瓶頸、性能可靠。

·所有功率模塊共享電池組。

·任一功率模塊均具有輸入、輸出電流平衡分配功能。

·整機效率大于96%，逆變電流諧波（THDI）小于3%，輸入功率因數（PF）大于0.99。

·交流輸入采用連續電流模塊（CCM）運行，減少對電網干擾（RFI/EMI）。

·體積小，重量輕，單體10KVA的功率模塊重量僅為15公斤。

·可在系統上裝置輸入、輸出隔離變壓器。

山頓還提供選配集成配電系統，讓您設備更安全

系統組成

DX系列功率模塊

DX-CSU系統監控

DX-STS靜態開關

產品類型

DX120M10模塊化不間斷電源系統

DX240M15模塊化不間斷電源系統

DX280M20模塊化不間斷電源系統

DX120技術參數表

產品優勢

擴展性：模塊化UPS不同于傳統單機UPS的最大之處就是當系統擴容時不需要增加同容量的相同整機，也沒必要更換更大容量的主機，只需要增加模塊數量即可輕松擴容，其優勢表現在：滿足用戶后期隨需擴大的需求，規劃投資實現“隨需應變”用戶的投資隨業務發展動態成長。降低了一次性設計成本。

冗余性：系統中所有的功率模塊平均負擔系統負載，任何模塊發生故障，其余模塊會自動分擔其負載，系統所有模塊均可獨立運行，無需系統控制器對并聯系統集中控制，按需構成N+1至N+X冗余系統，減少了系統本身和負載的風險系數，使外部負載受UPS保護時間全面提升。

可用性：具有極高的系統可用性，可用度≥99.9998%

1.其平均無故障時間（MTBF)是傳統UPS的1.5倍，平均無重大故障值（MTBCF）是傳統UPS的3倍。

2.單個模塊出現故障不影響系統正常運行，無需停機等待修復，用戶不會因UPS故障而造成損失。

3.技術人員到場無需排查故障點，直接可更換模塊即可，如用戶有備品即可自行維護。

4.平均修復時間（MTTR)有2-8小時降至在線狀態下5分鐘內修復。

5.簡化備品，備件儲備，降低用戶使用維護成本及服務合同價格。

6.系統控制器失效時UPS系統仍保持正常輸出，不轉旁路。

7.用戶可隨時對系統進行維護，無需定期巡檢，降低故障隱患。

8.突顯極高的可靠度與穩定性，確保負載得到最佳的保護。

9.以標準機柜為基礎的模塊化實際更便于系統安裝，調試，及遷移，降低了施工設計，安裝成本。

熱插拔性：系統功率模塊及監控通訊模塊可任意在線插入或拔出，縮短了技術人員在維護，維修時的時間，極大的簡化了維修程序，使工作方便安全。

環保性：UPS系統輸入總諧波失真（THDI)只有5%遠低于傳統單機UPS6脈沖可控硅整流器輸入諧波失真的33%和12脈沖可控硅整流器的13%；在線性負載下的輸出總諧波失真低于2%。對電網的諧波干擾降到了最低，有效減少電網負荷和電源損耗。優良的輸入參數，對市電電網表現出純電阻特性，是理想的無污染的UPS，很容易于市電電網和發電機配合，接近真實電網的帶負載能力。

節能性：節能降耗，順應時代潮流。在能源緊缺、重視環保的今天，綠色節能的電源系統備受關注。UPS在節能方面的表現主要體現在輸入功率因數以及整機效率等方面。表現好的UPS可以減少設備對電網或者油機的干擾，也可以節省電費，降低運營成本。山頓DX系列模塊化UPS具有高輸入功率因數（＞96%）等特性，并且這些特性在30%左右的負載時就能達到，是一款名副其實的節能型UPS。

安全性：山頓DX系統模塊化UPS功率模塊采用三相五線輸入。山頓電源在線運行時，無論三進單出或三進三出工作方式，無論輸出的負載是否平衡，輸入市電的零線均無電流，無電壓，因此可以滿足各類關鍵設備對零地電壓的安全要求。
