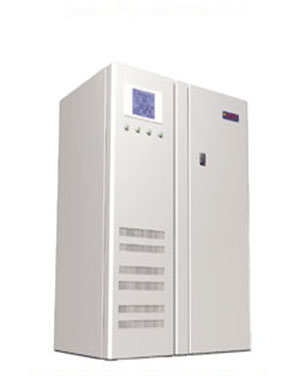

產品名稱： 黃金楓葉網絡型大功率在線式UPS:優勢系列(三進三出) 產品介紹：

 三相輸入/三相輸出

 雙變換真在線式技術

 靜態旁路

 手動維修旁路

 全微機控制

 LCD+LED多功能顯示面板

 計算機遠程監控管理

 有線、無線通訊遠程報警

 冗余結構設計

 可擴展后備電池

 故障自動檢測、報警

 低噪音



*特殊參數產品，請垂詢免費服務熱線：800-999-3785



UPS系統單線圖

山頓優勢系列UPS 專為數據處理中心、大型計算機、制造業、通訊業等重要系統設計。采用IGBT功率模塊、兩次變換真在線技術，雙內置CPU設計，保證為負載提供穩壓穩頻的完美正弦波輸出。通過專用計算機監控軟件、Modem、SNMP適配器等更可實現UPS遠程監控，并提供高層次的可靠性。

 山頓優勢系列UPS之特點：

 兩次變換真在線式設計，配合靜態旁路開關，具備完善的過載和故障保護功能。
 40KVA 以上UPS采用12脈沖整流，有效抑制了UPS對電網電源造成的諧波污染，提高了UPS的輸入功率因數。
 采用 IGBT（絕緣柵雙極性晶體管）技術的高效率的設計，從而有效的降低了運行成本。
 ECO工作模式可使UPS在通常情況下工作在旁路狀態，只有當旁路輸入電源超標時，UPS自動不間斷地轉入正常工作模式，由逆變器帶載。具有效率優化功能。
 具有很寬的電壓輸入范圍，減少電池運行機會，延長電池壽命。
 內置CPU微處理器，全功能智能化控制，包括：操作運行、電池管理、自動開關機、實時參數測量顯示等。
 高可靠性、低維護量。內置手動維修旁路開關。其MTBF（平均無故障工作時間）高達20萬小時，MTTR（平均修復時間）僅為15分鐘。
 UPS提供RS232接口及功能強大的監控軟件，支持TCP/IP 、SNMP等網絡協議,具有先進的遠程網絡監控功能,采用發送電子郵件或傳呼、短信等方式提供實時報警信息等。提供操作簡便，一目了然的大屏幕觸摸LCD顯示控制面板。(其中10KVA、20KVA UPS為雙行LCD顯示)
 內置雙CPU 微處理器，采用直接數字信號控制(DDC)及數字信號處理(DSP)等先進技術,全功能智能化控制，包括：操作運行、自動關機、實時參數測量顯示等。
 配合獨立的電池檢測包,通過UPS DB9接口,可檢測多達四組的單只電池運行參數,實現真正意義上的電池智能化管理。
 高可靠性、低維護量。內置手動維修旁路開關。其MTBF（平均無故障工作時間）高達20萬小時，MTTR（平均修復時間）僅為15分鐘。
 山頓優勢系列采用先進可靠的控制技術，可提供性能可靠的熱備份系統和直接并機系統。
 UPS 由功能強大的Intel雙微處理器控制。可實現UPS實時遠程監控，不但能在UPS前面板上實時顯示UPS運行數據，還可存儲有關信息，通過打印機輸出任何指定時期內的UPS運行歷史記錄，并通過RS232接口與其它智能化設備通訊。
 PowerCentre LINK 光纖通訊系統可在Windows 95/98/2000 or Windows NT平臺上實現多達8臺UPS的遠程通訊，可存儲各臺UPS的運行狀態，市電情況、電力故障等信息，并進行監控。光纖通訊技術避免了電磁干擾對UPS的影響。
 采用SNMP適配器將UPS接入局域網，可在網絡中的任何結點上監控UPS



熱備份系統==>

<==并機系統

山頓優勢系列UPS之技術參數：

型號	3010		3015			3020			3030		3040			3060	3080			3100			3120				3140			3200			3300		3400
容量（CosФ=0.8）(KVA)		10	15			20			30		40			60	80			100			120				140			200			300		400
輸 入
標稱電壓	380V±20%(三相四線)
頻率	50Hz±10%
最大輸入電流(A)	25		33			40			56		71			102	133			164			195				240			295		400			500
輸入功率因數	>0.95
啟動時間	0-100%, 5 sec
旁路系統
結構	靜態開關+手動維修旁路 Static switch + Manual maintenance by pass
輸入相數	3 phase + N
輸入電壓范圍	380V±25%
輸入頻率范圍	50Hz±10%
轉換時間	0 （先合后斷，Make before break）
逆變輸出
功率因數	0.8 (lag)
相數	3phases+N
標稱電壓	380V
標稱頻率	50Hz
峰值因數	3:1
波形	正弦波Sine wave
諧波失真度	3%(linearity load), 5%(non-linearity load)
電壓穩定度	±1%
電壓動態響應	±5% (0—100% load transient,<10ms)
頻率穩定度	(不同步without synchronization )? 50Hz±0.05% （同步 with synchronization） 50Hz±1%
過載能力	125% ,10分鐘 min. 150% ，1分鐘 min.
電 池
電池類型	閥控鉛酸密封電池 VLAP
標稱電壓	384 V
浮充電壓	432V
最大放電電流(A)	25		38			51			76		101			152	203			253			304				360			450				620	850
系 統
滿載效率	>91%				>91%			>92%				>92%			>93%					>93%				>93%					>93%			>93%
通訊接口	RS232/RS422
環境溫度	0--40℃
相對濕度	<90%(Non-condensing)
海拔高度	1000 m 輸出標稱功率（每升高100m 降低1%），最高至4000m 1000m at rated power(-1% for each 100m over 1000m) – max 4000m
1米處噪音(dB)	<50dB											<55dB											<58dB
安全標準	EN5009-1-1-EMC EN500-1-2
尺寸 (D*W*H)mm	760*550*1050								800*560*1400								850*950*1800										900*1250*1800
重量(Kg)	128			178			290			360			510			610			700			890				960					1200		1600
