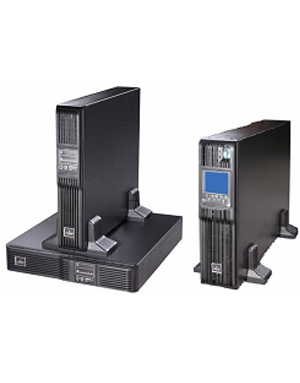

EGYS-DB系列UPS
容量范圍：1—20KVA
工作方式：在線式
產品概述EGYS DB系列在線式不間斷電源采于歐美同步之最新PWM IGBT及微機技術,提供您的系統,設備最純凈,穩定的電源環境。本系列完全針對服務器，中央處理機及網管通訊設備之需求所開發，同時具有零切換時間，純正弦波輸出、輸入功率因素修正，直流啟動、旁路保護、自我測試、網路即時監控管理等卓越之設計及技術工藝水平，加上彈性的長延時與遠端遙控功能，使得EGYS DB系列成為各式網路與計算機設備電源保護之最佳解決方案。
產品性能
只要通過簡易方式即可實現多臺UPS并聯（最多4臺），實現增容和冗余。
當負載冗余過大時，其中一臺會自動休止，達到節能效果，負載加大時機即自動投入運行。
本機可內置輸出隔離變壓器（可選件）本機具有二種工作模式：CEO經濟模式和正常逆變模式。
當UPS工作在ECO模式時，可有效達到節能目的，如市電發生異常，系統會自動切換到逆變模式。通過組合實現3臺單相輸入/單輸出UPS為三相輸入/單相輸出，適應不同的供電環境。
本機具二路市電雙回路輸入功能，全面提升UPS系統功能性可可靠性。系統特性
采用純在線式UPS架構，純正弦波輸出，可持續提供負載穩定、不中斷、固定電壓的純正弦波交流電源。
采用PFC設計，使輸入功率因素常態校正在PF≥0.98之狀態，減少電網之損耗
自動過負載保護。當負超過120%時，UPS自動跳至旁路供電，且當狀況消失時，自動恢復逆變器工作輸出短路保護-輸出短路時。UPS自動切離輸出并持續警示且保留此異常訊息
采用CPU監視控制UPS之工作，以增大UPS功能及保護。透過相關軟體可達到遠方監控之目的超寬輸入電壓范圍，從160V-280V，減少電池放電機率，延長電池壽命，使UPS于真正斷電時發揮功能。
冷啟動-有緊急電力需求時，可經由電池電源開機產生電源智能型電池管理系統，以延長電池壽命，綠色環保環境
兩段式風扇轉速溫度控制,不但延長電池壽命,且減少因風扇轉動所產生之聲音突變干擾。
采高壓輸入跳脫保護,可有效防護UPS因高壓而故障,防止UPS異常跳脫旁路時,將高壓輸入至輸出端。通過歐體安全CE,EN50091-2，EN61000-3,電磁干擾防護FCC Class B及美國UL認證
產品技術參數表
|
型號 |
EGYS-DB1000 |
EGYS-DB2000 |
EGYS-DB3000 |
EGYS-DB6000 |
EGYS-DB10K(1/1) |
EGYS-DB10K(3/1) |
|
|
交流輸入 |
電壓范圍 |
160-280VAC |
160-280VAC |
160-280VAC |
160-280VAC |
280-485VAC |
280-485VAC |
|
頻率范圍 |
50/60Hz±10% |
||||||
|
功率因素 |
大于0.99（THDI<5%）100%負載時 |
大于0.99（THDI<7%）100%負載時 |
|||||
|
交流輸出 |
電壓 |
220/230/240任選 |
|||||
|
容量 |
1000VA/700W |
2000VA/1400W |
3000VA/2100W |
6000VA/4200W |
10KVA/7KW |
10KVA/7KW |
|
|
波形 |
正弦波 |
||||||
|
電壓穩定度 |
≤±1% |
||||||
|
頻率穩定性 |
50或60HZ±0.2%（逆變狀態） |
||||||
|
波峰因素 |
3：1 |
||||||
|
切換時間 |
零 |
||||||
|
整機效率 AC-AC |
>85% |
逆變模式：>90%；經濟模式（ECO）：>97% |
|||||
|
電池 |
型式 |
閽控密封式鉛酸免維護蓄電池 |
|||||
|
數量（PCS） |
3PCS/36V |
6PCS/72V |
8PCS/96V |
20PCS/240V |
20PCS/240V |
20PCS/240V |
|
|
再充電時間 |
8個小時達90%電位 |
4個小時達90%電位 |
|||||
|
信號狀態顯示 |
LED/LCD |
LED市電/電池、逆變狀態、過載、負載比例、電池存量 |
LED+LCD顯示：在線、備用、ECO、旁路、電池低電壓、電池故障、過載、逆變故障、UPS故障 |
||||
|
UPS自我測試狀況 |
LCD顯示：輸入電壓、輸入頻率；輸出電壓、輸出頻率，電池電壓，負載百分率和機內溫度 |
||||||
|
保護 |
過載保護 |
100-120%負載下1分鐘后跳旁路； 120-150%負載下10秒鐘后跳旁路； 大于150%時立即跳旁路 |
逆變狀態：負載為110%時125秒后 跳旁路：負載為125%時25秒后跳旁路 旁路狀態：負載為105%可長時間工作1小時 負載為200%可工作1秒 |
||||
|
短路保護 |
逆變時立即關機，旁路時燒保險絲 |
立即關機 |
|||||
|
系統過溫保護 |
AC模式則切換到旁路供電；逆變備用模式則即關機 |
||||||
|
高壓輸入 |
自動轉換至電池供電 |
||||||
|
電池低電壓 |
報警且關機 |
||||||
|
電磁波干擾 |
符合EN50091-2（雜訊抑制） |
||||||
|
突波干擾 |
符合EN61000-4-5（尖峰抑制） |
||||||
|
警告配備 |
聲音/信號顯示 |
線路故障、電池低電壓、旁路供電、系統故障 |
|||||
|
外型及重量 |
尺寸(mm)W×H×D |
147×223×401 |
130×365×479 |
190×365×453 |
290×748×645 |
290×748×645 |
290×748×645 |
|
重量W/B(Kg) |
15 |
27 |
36 |
112 |
122 |
132 |
|
|
輸出插座 |
230V，IEC國規 |
3PCS/1PCS |
3PCS/2PCS |
端子盤/2PCS |
端子盤 |
端子盤 |
端子盤 |
|
環境 |
溫度 |
0—40℃ |
|||||
|
濕度 |
RH90%（最大） |
||||||
|
噪聲 |
小于45DB離1米處 |
小于50DB離1米處 |
|||||
|
通訊界面 |
介面模式 |
標準的R232界面 |
標準的R232界面，另一個標準插槽可以選配RS232、RS485、干節點、SNMP/WEB卡、USB等 |
||||
|
型號 |
EGYS-DB10K |
EGYS-DB15K |
EGYS-DB20K |
|
|
交流輸入 |
電壓范圍 |
280-485VAC |
||
|
頻率范圍 |
50/60Hz±5% |
|||
|
功率因素 |
大于0.99 |
|||
|
交流輸出 |
電壓 |
220/230/240 |
||
|
容量 |
10KVA/7000W |
20KVA/10500W |
20KVA/140000W |
|
|
波形 |
正弦波 |
|||
|
電壓穩定度 |
≤±1% |
|||
|
頻率穩定性 |
50或60HZ±0.2%（逆變狀態） |
|||
|
波峰因素 |
3：1 |
|||
|
切換時間 |
零 |
|||
|
整機效率 AC-AC |
逆變模式：>91%；經濟模式（ECO）：>97% |
|||
|
電池 |
型式 |
閥控密封式鉛酸免維護蓄電池 |
||
|
數量（PCS） |
20PCS/240V |
|||
|
再充電時間 |
4個小時達90%電位 |
|||
|
信號狀態顯示 |
LED/LCD |
LED+LCD顯示：在線、備用、ECO、旁路、電池低電壓、電池故障、過載、逆變故障、UPS故障 |
||
|
LCD顯示：輸入電壓、輸入頻率；輸出電壓、輸出頻率，電池電壓，負載百分率和機內溫度 |
||||
|
保護 |
過載保護 |
逆變狀態：負載為110%時125秒后 跳旁路：負載為125%時25秒后跳旁路 旁路狀態：負載為105%可長時間工作1小時 負載為200%可工作1秒 |
||
|
短路保護 |
立即關機 |
|||
|
系統過溫 |
AC模式則切換到旁路供電；逆變備用模式則即關機 |
|||
|
高壓輸入 |
自動轉換至電池供電 |
|||
|
電池低電壓 |
報警且關機 |
|||
|
電磁波干擾 |
符合EN50091-2（雜訊抑制） |
|||
|
突波干擾 |
符合EN61000-4-5（尖峰抑制） |
|||
|
警告配備 |
聲音/信號顯示 |
線路故障、電池低電壓、旁路供電、系統故障 |
||
|
外型及重量 |
尺寸(mm)W×H×D |
290×748×645 |
||
|
重量W/B(Kg) |
46 |
59 |
61 |
|
|
輸出插座 |
230V，IEC國規 |
端子盤 |
||
|
環境 |
溫度 |
0—40℃ |
||
|
濕度 |
RH90%（最大） |
|||
|
噪聲 |
小于50DB離1米處 |
|||
|
通訊界面 |
介面模式 |
標準的R232界面，另一個標準插槽可以選配RS232、RS485、干節點、SNMP/WEB卡、USB等 |
||
